引言

在LED照明领域，恒流驱动是确保LED稳定发光、延长使用寿命的关键。森利威尔（Senliwell）推出的SL7108线性降压LED恒流驱动器芯片IC，凭借其高精度、低成本和简洁的外围电路，成为中小功率LED照明方案的理想选择。本文将详细介绍SL7108的特性、工作原理、典型应用及设计要点。

一、SL7108芯片概述

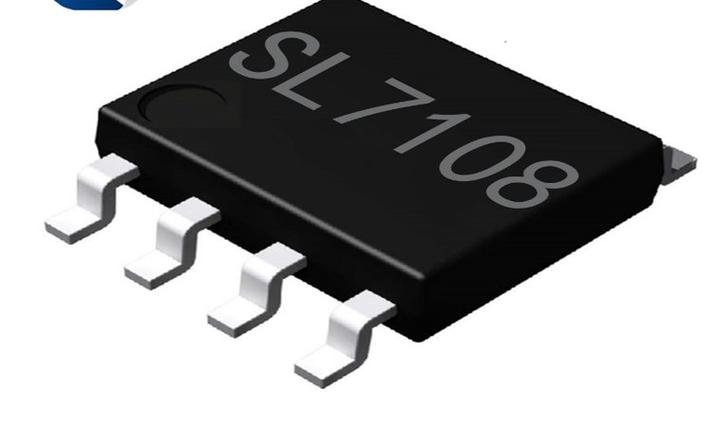

SL7108是一款线性降压型LED恒流驱动IC，内部集成功率MOS管和恒流控制电路，适用于宽输入电压范围的LED照明应用。它采用线性调节方式，无需电感、变压器等磁性元件，有效降低EMI干扰和系统成本。

主要特性

• 宽输入电压范围：4.5V至40V，适应多种电源适配器及电池供电场景。
• 高恒流精度：输出电流精度可达±3%，保证LED亮度一致。
• 可调输出电流：通过外部采样电阻设定电流，范围从10mA至1A（取决于封装散热）。
• 线性降压架构：无开关噪声，EMI极低，适合对电磁兼容要求高的场合。
• 内置功率MOS：简化外围电路，减少元件数量。
• 多重保护：过温保护、欠压锁定、输出短路保护等，提高系统可靠性。
• 封装形式：提供SOT-89、SOT-223、TO-252等封装，便于散热设计。

二、工作原理与引脚功能

SL7108采用线性恒流控制原理：芯片通过内部电流检测电路实时监测输出电流，并与内部基准电压进行比较，调整功率MOS管的导通程度，从而维持输出电流恒定。当输入电压变化或LED正向压降变化时，芯片自动调节，确保电流稳定。

典型引脚功能（以SOT-89封装为例）：

• VIN：电源输入，接输入电容正极。
• GND：接地。
• ISET：电流设定引脚，外接采样电阻到地，设定输出电流。
• OUT：LED驱动输出，接LED阳极（对于共阳接法）。

三、典型应用电路

SL7108的外围电路非常简洁，仅需几个元件即可工作。以下是一个典型应用电路：

• 输入电容C1（10µF）滤除电源纹波。
• LED串接在VIN与OUT之间（或OUT与GND之间，具体取决于接法）。
• 采样电阻Rset接在ISET与GND之间，设定电流。输出电流公式：Iout = Vref / Rset，其中Vref为内部基准电压（典型值0.1V或根据数据手册）。例如，Rset=1Ω时，Iout=100mA。
• 可选输出电容C2改善瞬态响应。

四、设计要点与注意事项

1. 散热设计：线性驱动芯片的功耗与输入输出压差及电流成正比，必须计算芯片功耗并确保散热良好。功耗P = (VIN - VLED) × Iout，其中VLED为LED总正向压降。若功耗过大，需降低输入电压、减少LED数量或增加散热片。
2. 电流设定：根据所需电流选择Rset的阻值和功率，建议使用精度1%的电阻。
3. 输入电压范围：确保VIN大于LED总压降加芯片最小压差（约0.5V~1V），否则无法恒流。
4. 保护功能：芯片内置过温保护，当结温超过150°C时自动降低电流，需保证PCB铜箔面积足够散热。
5. PCB布局：ISET引脚走线尽量短，采样电阻靠近芯片地，输入电容紧靠VIN和GND引脚。

五、应用领域

SL7108广泛应用于以下场景：

• LED筒灯、射灯、球泡灯
• 汽车LED日行灯、阅读灯
• 手电筒、应急灯
• 显示屏背光、指示灯
• 低压LED照明系统（如12V/24V供电）

六、

森利威尔SL7108线性降压LED恒流驱动器芯片IC以高集成度、高精度和极简外围电路著称，特别适合输入输出压差不大、对EMI敏感的中小功率LED照明应用。工程师在设计时只需重点关注散热和电流设定，即可实现稳定可靠的LED驱动方案。对于成本敏感且空间有限的场合，SL7108是一个值得考虑的优选器件。如需更详细的技术资料，请查阅森利威尔官方数据手册。
